제품 상세 정보:
|
| 종류: | 원심분리기 팬 | 적용 가능한 산업: | 재료사, 제조 공장, 기계 정비소, 음식 & 음료 공장, 농장, 식당, 가정용, 소매점, 식품 판매점, 인쇄소, 건설 작업, 에너지 & 마이닝, 식료품 상점, 다르, 광고를 구축하 |
|---|---|---|---|
| 맞춤형 지원: | OEM, OBM | 전류 타입: | AC |
| 칼날재: | FRP/주철/스테인레스강 | 장착: | 자립형 |
| 전압: | 380V,50hz | 보증: | 1년 |
| 판매 후 서비스 제공: | 온라인 지원 | 흐름: | 2450~96500 |
| 완전히 누르십시오 (Pa): | 196~3177 | 전원(KW): | 1.1~75kW |
| 회전속도(r/min): | 400~2900 | 연결: | 지시하세요 |
| 모터: | ABB | 가등전압: | 110V-450V |
| 소재: | FRP / 강철 | MOQ: | 1 세트 |

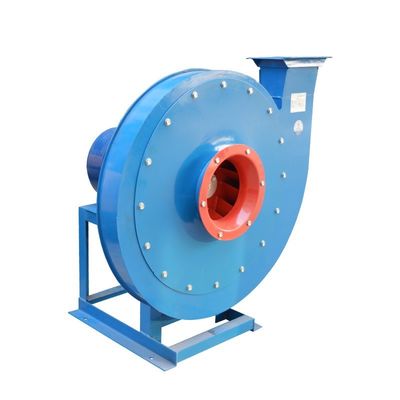

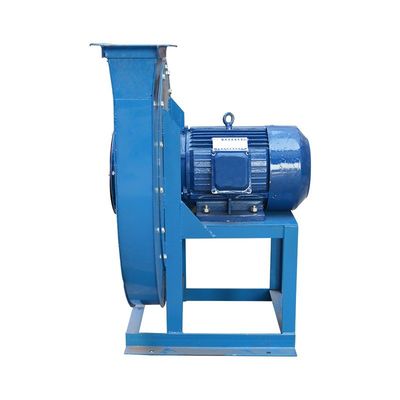

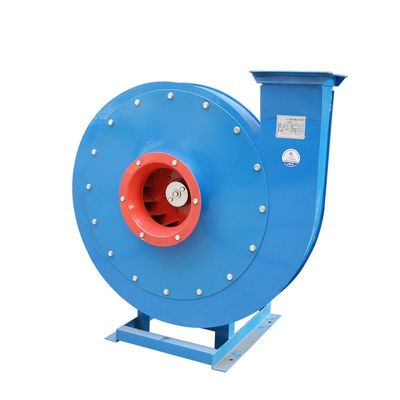

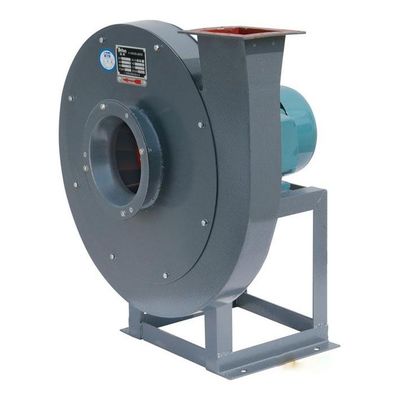

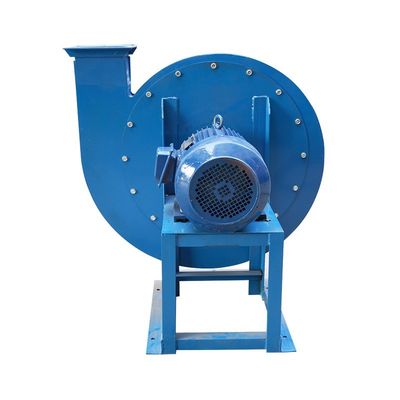

고압 대용량 원심 환기 배기가스 팬
적용:
SY19/SY26 원심 환기는 일반적으로 고압 강제 환기에 사용됩니다. 또한 부식성, 비자연성 및 비지생성 가스를 전달하는 데 널리 사용됩니다.

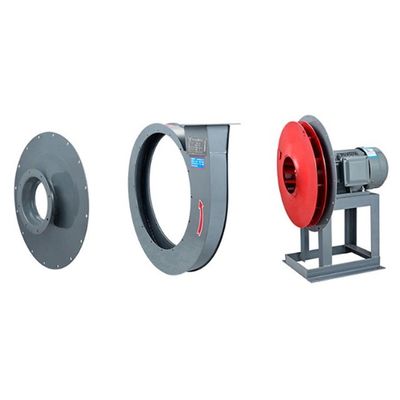

구조:
그것은 모터, 캐비닛, 임펠러, 곰, 변속기 그룹 및 지원 프레임 등으로 구성됩니다.
1)선동기: SY19는 12개의 잎을 가지고 있으며, SY26는 16개의 잎을 가지고 있다. 두 모델 모두 잎은 앞으로 구부러져 있다.임플러 확산기의 외부 가장자리의 최대 주변 속도는 140m / s를 초과하지 않습니다.- 추진기는 정적 및 동적 균형을 테스트하여 원활하게 작동 할 수 있는지 확인합니다.
2)캐비닛: 용접 된 곡선 캐비닛, 다른 재료로 만들 수 있습니다
3)공기 입구: 융합되고 가파른 전체 구조로 만들어졌으며 앞 덮개 그룹에 볼트로 고정됩니다.
4)전송G밧줄: 주축, 베어링 튜브 및 결합으로 구성됩니다. 주축은 고품질의 강철으로 만들어집니다. 축 상자의 전체 구조는 구슬 베어링을 사용하고 베어링 기름으로 윤활합니다.
사양
| 모델 | 속도 | - 아니 | 압력 | 공기 부피 | 필요한 전력 | 모터 | |
| r/min | 아빠 | m3/h | KW | 모델 | 전력 | ||
| KW | |||||||
| 9-19 4A | 2900 | 1 | 3584 | 824 | 1.5 | Y90L-2 | 2.2 |
| 2 | 3665 | 970 | 1.7 | ||||
| 3 | 3647 | 1116 | 1.9 | ||||
| 4 | 3597 | 1264 | 2.1 | ||||
| 5 | 3507 | 1410 | 2.3 | ||||
| 6 | 3384 | 1558 | 2.6 | ||||
| 7 | 3253 | 1704 | 2.6 | Y100L-2 | 3 | ||
| 9-19 4.5A | 2900 | 1 | 4603 | 1174 | 2.5 | ||
| 2 | 4684 | 1397 | 2.9 | Y112M-2 | 4 | ||
| 3 | 4672 | 1616 | 3.2 | ||||
| 4 | 4580 | 1839 | 3.6 | ||||
| 5 | 4447 | 2062 | 3.9 | ||||
| 6 | 4292 | 2281 | 4.4 | ||||
| 7 | 4112 | 2504 | 4.8 | Y132S1-2 | 5.5 | ||
| 9-19 5A | 2900 | 1 | 5697 | 1610 | 4.1 | Y132S-2 | 7.5 |
| 2 | 5768 | 1932 | 4.8 | ||||
| 3 | 5740 | 2254 | 5.4 | ||||
| 4 | 5639 | 2576 | 5.8 | ||||
| 5 | 5517 | 2844 | 6.4 | ||||
| 6 | 5323 | 3166 | 7.1 | ||||
| 7 | 5080 | 3488 | 7.9 | Y160M1-2 | 11 | ||
| 9-19 5.6A | 2900 | 1 | 7182 | 2262 | 7 | Y160M1-2 | 11 |
| 2 | 7273 | 2714 | 8.1 | ||||
| 3 | 7236 | 3167 | 9.1 | ||||
| 4 | 7109 | 3619 | 10.2 | ||||
| 5 | 6954 | 3996 | 11.2 | ||||
| 6 | 6709 | 4448 | 12.5 | ||||
| 7 | 6400 | 4901 | 13.9 | Y160L-2 | 18.5 | ||
| 9-19 6.3A | 2900 | 1 | 9149 | 3220 | 12.5 | Y160L-2 | 18.5 |
| 2 | 9265 | 3865 | 14.5 | ||||
| 3 | 9219 | 4509 | 16.4 | ||||
| 4 | 9055 | 5153 | 18.4 | ||||
| 5 | 8857 | 5690 | 20.2 | ||||
| 6 | 8543 | 6334 | 22.5 | ||||
| 7 | 8148 | 6978 | 25.1 | Y200L1-2 | 30 | ||
| 9-19 7.1D | 2900 | 1 | 11717 | 4610 | 23.3 | Y200L2-2 | 37 |
| 2 | 11868 | 5532 | 27 | ||||
| 3 | 11807 | 6454 | 30.5 | ||||
| 4 | 11596 | 7376 | 34.1 | ||||
| 5 | 11340 | 8144 | 37.5 | ||||
| 6 | 10935 | 9066 | 41.8 | ||||
| 7 | 10426 | 9988 | 46.5 | Y250M-2 | 55 | ||
| 9-19 8D | 2900 | 1 | 15034 | 6594 | 42.3 | Y280S-2 | 75 |
| 2 | 15229 | 7913 | 49 | ||||
| 3 | 15151 | 9232 | 55.4 | ||||
| 4 | 14877 | 10550 | 62 | ||||
| 5 | 14546 | 11649 | 68.2 | ||||
| 6 | 14021 | 12968 | 75.9 | ||||
| 7 | 13362 | 14287 | 84.4 | Y315S-2 | 110 | ||
| 9-19 8D | 1450 | 1 | 3620 | 3297 | 5.5 | Y132M-4 | 7.5 |
| 2 | 3665 | 3957 | 6.1 | ||||
| 3 | 3647 | 4616 | 6.9 | ||||
| 4 | 3584 | 5275 | 7.7 | ||||
| 5 | 3507 | 5825 | 8.5 | ||||
| 6 | 3384 | 6484 | 9.5 | ||||
| 7 | 3231 | 7144 | 10.6 | Y160L-4 | 15 | ||
| 9-19 9D | 1450 | 1 | 4597 | 4695 | 9.5 | Y160L-4 | 15 |
| 2 | 4655 | 5633 | 11 | ||||
| 3 | 4632 | 6572 | 12.5 | ||||
| 4 | 4551 | 7511 | 14 | ||||
| 5 | 4453 | 8294 | 15.4 | ||||
| 6 | 4297 | 9233 | 17.1 | ||||
| 7 | 4101 | 10171 | 19 | Y180L-2 | 22 | ||
| 9-19 10D | 1450 | 1 | 5840 | 6440 | 15.7 | Y200L-4 | 30 |
| 2 | 5941 | 7942 | 18.8 | ||||
| 3 | 5891 | 9445 | 21.8 | ||||
| 4 | 5740 | 10947 | 24.8 | ||||
| 5 | 5495 | 12450 | 28 | ||||
| 6 | 5244 | 13952 | 31.4 | ||||
| 7 | 4958 | 15455 | 35.1 | Y225S-4 | 37 | ||
| 9-19 11.2D | 1450 | 1 | 7364 | 9047 | 27.7 | Y225M-4 | 45 |
| 2 | 7491 | 11158 | 33.2 | ||||
| 3 | 7428 | 13269 | 38.4 | ||||
| 4 | 7236 | 15380 | 43.7 | ||||
| 5 | 6927 | 17491 | 49.3 | ||||
| 6 | 6609 | 19602 | 55.4 | ||||
| 7 | 6246 | 21713 | 61.8 | Y280S-4 | 75 | ||
| 9-19 11.2D | 960 | 1 | 3182 | 5990 | 8 | Y180L-6 | 15 |
| 2 | 3237 | 7388 | 9.6 | ||||
| 3 | 3210 | 8785 | 11.2 | ||||
| 4 | 3128 | 10182 | 12.7 | ||||
| 5 | 2996 | 11580 | 14.3 | ||||
| 6 | 2860 | 12978 | 16.1 | ||||
| 7 | 2705 | 14375 | 17.9 | Y200L2-6 | 22 | ||
| 9-19 12.5D | 1450 | 1 | 9229 | 12577 | 47.9 | Y280S-4 | 75 |
| 2 | 9390 | 15512 | 57.4 | ||||
| 3 | 9310 | 15447 | 66.6 | ||||
| 4 | 9068 | 21381 | 75.6 | ||||
| 5 | 8678 | 24316 | 85.4 | ||||
| 6 | 8278 | 27251 | 95.9 | ||||
| 7 | 7822 | 30186 | 107 | Y315S-4 | 110 | ||
| 9-19 12.5D | 960 | 1 | 3975 | 8327 | 13.9 | Y200L-6 | 22 |
| 2 | 4043 | 10270 | 16.7 | ||||
| 3 | 4009 | 12213 | 19.3 | ||||
| 4 | 3907 | 14156 | 21.9 | ||||
| 5 | 3741 | 16099 | 24.8 | ||||
| 6 | 3571 | 18042 | 27.8 | ||||
| 7 | 3377 | 19985 | 31.1 | Y250M-6 | 37 | ||
| 9-19 14D | 1450 | 1 | 11668 | 17670 | 84.5 | Y315M-4 | 132 |
| 2 | 11874 | 21793 | 101.2 | ||||
| 3 | 11771 | 25916 | 117.3 | ||||
| 4 | 11464 | 30040 | 133.3 | ||||
| 5 | 10967 | 34163 | 150.5 | ||||
| 6 | 10457 | 38286 | 169.1 | ||||
| 7 | 9878 | 42409 | 188.6 | Y355M-4 | 220 | ||
| 9-19 14D | 960 | 1 | 5004 | 11699 | 24.5 | Y250M-6 | 37 |
| 2 | 5090 | 14428 | 29.4 | ||||
| 3 | 5047 | 17158 | 34 | ||||
| 4 | 4917 | 19888 | 38.7 | ||||
| 5 | 4709 | 22618 | 43.7 | ||||
| 6 | 4494 | 25348 | 49.1 | ||||
| 7 | 4249 | 28078 | 54.7 | Y315S1-6 | 75 | ||
| 9-19 16D | 1450 | 1 | 15425 | 26377 | 164.6 | Y355M3-4 | 315 |
| 2 | 15700 | 32531 | 197.2 | ||||
| 3 | 15563 | 38686 | 228.7 | ||||
| 4 | 15151 | 44841 | 259.9 | ||||
| 5 | 14488 | 50995 | 293.3 | ||||
| 6 | 13808 | 57150 | 329.6 | ||||
| 7 | 13035 | 63305 | 367.6 | JS138-6 | 410 | ||
| 9-19 16D | 960 | 1 | 6570 | 17463 | 47.8 | Y315S-6 | 75 |
| 2 | 6683 | 21538 | 57.2 | ||||
| 3 | 6627 | 25613 | 66.4 | ||||
| 4 | 6456 | 29687 | 75.4 | ||||
| 5 | 6180 | 33762 | 85.1 | ||||
| 6 | 5898 | 37837 | 95.7 | ||||
| 7 | 5575 | 41912 | 106.7 | Y315L1-6 | 110 | ||
자세한 사항은 연락해 주세요.
